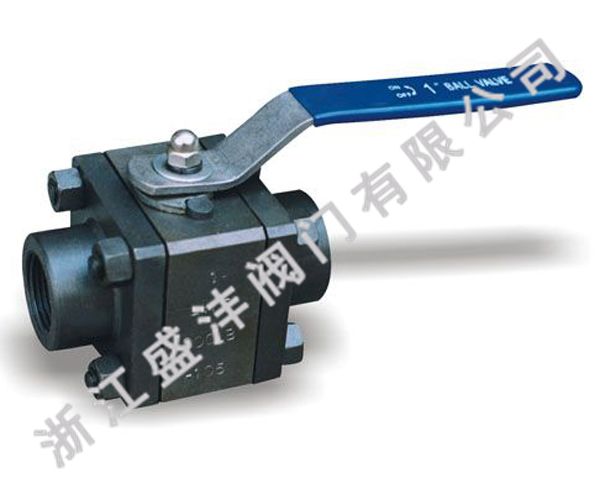

三片式鍛鋼球閥的工作原理是通過旋轉閥門來解除或阻止閥門。三片式鍛鋼球閥開關輕便，小巧，大直徑，具有可靠的密封，簡單的結構，易于維護的功能，并且經常采用密閉的密封圈和球體來防止介質腐蝕。它難以接收并且廣泛用于各個行業。
1、采用帶片簧預緊力的可移動金屬閥座結構，適度設計的密封力，靈活的啟閉，密封可靠。
2、根據用戶的需求，該設計可能適用于包含固體顆粒，漿液，其他介質的結構或可以承受高溫的結構。
3、采用底部安裝閥焊接，并設置為反向密封結構，以確保填料的牢固密封。
4、適用于城市建設，化學工業，冶金，石油，制藥，食品，飲料，環保。
設計和制造標準：BS5351 MSS SP-118; | 檢驗與試驗：API 598、GB/T13927、JB/T9092 |
承插焊標準：ANSI B16.11、JB/T1751 | 螺紋端標準：ANSI B16.11、JB/T1751 |
對焊端標準：ANSI B16.25、JB/T12224 | 法蘭端標準：ANSI B16.5、JB79 |
序號 | 零件名稱 | 材質 | |
1 | 閥體 Body | A105 | A304 |
2 | 密封圈 Sealing Ring | APTFE & PEEK | |
3 | 球體 Ball | F6 | F304 |
4 | 閥桿 Stem | 410 | 304 |
5 | O型圈 O-ring | VITON | |
6 | 墊片 Gasket | PTFE | |
7 | 螺栓 Bolt | B7 | B8 |
8 | 螺母 Nut | 2H | 8 |
9 | 薄型螺母 Flat nut | 8 |
公稱通徑 | 尺寸 | |||
L | H | D | D1 | |
10 | 90 | 76 | 32 | 3/8 |
15 | 90 | 76 | 32 | 1/2 |
20 | 100 | 81 | 38 | 3/4 |
25 | 115 | 92 | 45 | 1 |
32 | 130 | 114 | 55 | 1 1/4 |
40 | 150 | 125 | 65 | 1 1/2 |
50 | 170 | 144 | 75 | 2 |
